BERÜHRUNGSLOSER OPTISCHER INKREMENTALGEBER
OHNE MECHANISCHE TEILE
SPEEDWAGON
Speedwagon misst die Geschwindigkeiten von bewegten Bahnen und Stückgütern, um Fertigungsanlagen zu überwachen, zu steuern und zu regeln. Der große Vorteil: Die Messung erfolgt berührungslos, rein optisch, ohne mechanische Bauteile und damit schlupffrei. Im Gegensatz zu Messrädern und anderen mechanischen Verfahren erreicht Speedwagon damit eine höhere Messgenauigkeit und beschädigt nicht das Material durch die mechanische Abnutzung. Zusätzlich ist das System in der Lage eine Triggerfunktion zu übernehmen, also einen Start-Impuls z. B. für Kennzeichnungsgeräte auszugeben, sobald ein zuvor definierter Inkrementwert erreicht wurde.
Speedwagon – die verschleißfreie Lösung für optische Messung
Speedwagon eignet sich für fast alle Materialien und Oberflächen, ganz gleich, ob Sie weiche oder feuchte Produkte produzieren – selbst bei spiegelnden und glatten Oberflächen ist die optische Messung hervorragend geeignet. Die Bedienung ist intuitiv.
HIGHLIGHTS
Einstellbarer Encoderausgang A/B bis 120 Pulse/mm
Rückfahrsperre A/B-Kanal bei sich temporär rückwärts bewegenden Produkten
Eingabe Korrekturfaktor zur Anpassung exakter Wegstrecken
Zwei frei programmierbare Triggerausgänge Push/Pull, NPN und PNP-Ausgang mit umkehrbarem Signalpegel
Trigger und Folgetrigger bis 6500 mm Abstand
Triggerblockade für frei einstellbare Strecke
Stillstandschwelle (Start/Stoppschwelle), um zum Beispiel An/Abfahrrampen beim Anfahren von Produkten (Folien etc.) und Mikrovibrationen im Bewegungsmuster von Produkten auszufiltern
Ausgang für Signalumkehr bei Richtungswechsel (Verfahrachsen)
Zwei sich gegenseitig überwachende Sensoren (Ausfall, Verschmutzung)
FUNKTION
Speedwagon wird über/an einer Position montiert, an der er die Oberfläche der Produkte bzw. Materialien abtasten kann. Zum Beispiel an einer drehenden Welle, an einem bewegten Förderband, an sich bewegenden Objekten (Endlosfolien, Kartonagen, Platten, Verpackungen, etc.).
Da Speedwagon nicht nur berührungslos, also rein optisch, sondern eben auch ohne mechanische Bauteile arbeitet, ist auch der Abstand zur abzutastenden Oberfläche variabel. Empfohlen wird ein maximaler Abstand von 15 – 60 mm.
Speedwagon „tastet” die Oberfläche ab und errechnet die erfasste Geschwindigkeit. Der ermittelte Wert kann je nach Bedarf so konfiguriert werden, dass für das angeschlossene Gerät die Geschwindigkeitsimpulse ideal ankommen. Die Integration in bestehende Fertigungslinien ist einfach.
Speed
Geschwindigkeit (maximal):
0,5…135 m/min; 2250 mm/sec
Distanz
Arbeitsabstand: 15…60 mm
Stromverbrauch
100 mA
Genauigkeit
Messgenauigkeit: +/- 0,3%
Schutzklasse
Schutzklasse: IP67
Oberflächen
Messuntergründe: Alle (auch Glas oder spiegelnde Oberflächen)
Interface
Encoder A & B
Out 1: Trigger 1
Out 2: wahlweise
Trigger 2, Richtung, Error
Spannung
Laserklasse
Laserklasse: 1
TECHNIK
Der Einsatz von Speedwagon an diversen Fertigungsanlagen ist vielfältig: Verpackungsmaschinen, Papiermaschinen, Langsiebanlagen, Rollenschneidmaschinen, Wickelmaschinen, Kaschiermaschinen, Extrusionslinien, Beschichtungsmaschinen, Walzanlagen etc.
Speedwagon eignet sich für fast alle Materialien:
- Karton, Papier
- Glas, Film, Folie, Kunststoff
- Textilien, Stoffe
- Metall, Kabel, Draht
- Schläuche, Profile
- Walzmaterial, Bänder, Bleche
FEATURES
Speedwagon bietet viele Vorteile gegenüber mechanischen Lösungen und
ist preiswerter als lasergesteuerte Geräte:
Technische Funktionen
- Berührungsloses Messen von Geschwindigkeiten und Längen
- Triggerfunktion
- Genauigkeit: Auflösung bei 60 Pixel/mm
- Schlupffrei
- Mehrere Drucker/Geräte parallel steuerbar
- Frequenz des Ausgabesignals beliebig wählbar
- Alle Materialien
Bedienung und Wartung
- Einfache Prozessintegration
- Robust
- Ex-geschützt
- Druckbild lässt sich dank der Programmierfunktionen optimal einstellen (Inkjet)
- Fehlerausgang, falls Optik schmutzig
- Intuitive Programmierung, Integration und Anbindung
- Plug and Play mit allen Systemen
- Stillstands- und Richtungserkennung abtastbar (auch Glas und stark reflektierende Materialien)
WIrtschaftlichkeit
- Kostengünstig
- In ein Gerät (z. B. HP-Patronen-drucker) direkt integrierbar
- Industrietauglich, sehr kompakt
- Mehrere Drucker/Geräte parallel steuerbar
- Geringer Stromverbrauch
- Direkter Anschluß an das Druckgerät, kein externes Netzteil erforderlich
LIVE-EINSATZ
Speedwagon wird überall im industriellen Bereich eingesetzt, um an Anlagen und Maschinen Geschwindigkeiten zu messen und zu übermitteln. Speedwagon hilft dabei, Schreibgeschwindigkeiten von Kennzeichnungssystemen anzupassen oder Arbeitsschritte/-takte einer Maschine zu synchronisieren, Längen zu messen, Maschinentakte zu starten und zu steuern etc.
BRANCHEN
Speedwagon eignet sich für nahezu alle Branchen.
Die Einsatzfelder sind grenzenlos.
Getränke/Food
Maschinenbau, Automotive
Pharma
Elektro
Logistik
SOFTWARE

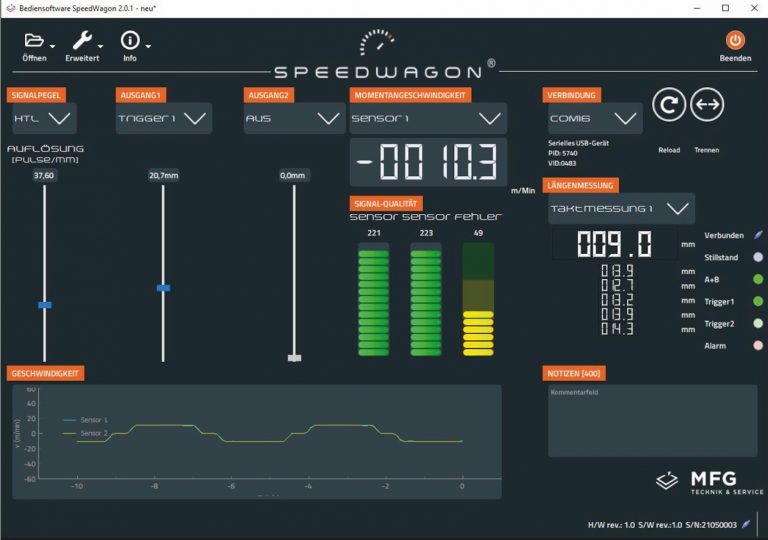

Bediensoftware Speedwagon „Connect” – Intuitiv und stylish.
LIVE-EINSATZ
Berührungslos
Geschwindigkeiten von
Bahnen messen
ZUKUNFT INDUSTRIELLE FERTIGUNG
Ich bin überzeugt, dass sich die berührungslose optische Abtastung ohne mechanische Teile bei der Geschwindigkeits- und Längenmessung in den nächsten Jahren durchsetzen wird.
Hubert lachner
INHABER/GESCHÄFTSFÜHRER
KUNST DER REDUKTION
„Zwei meiner Mantras waren schon immer — Fokus und Einfachheit. Einfach kann schwieriger als komplex sein.”
